水泵變頻控制柜工作原理及選型說明
水泵變頻控制柜工作原理及選型說明

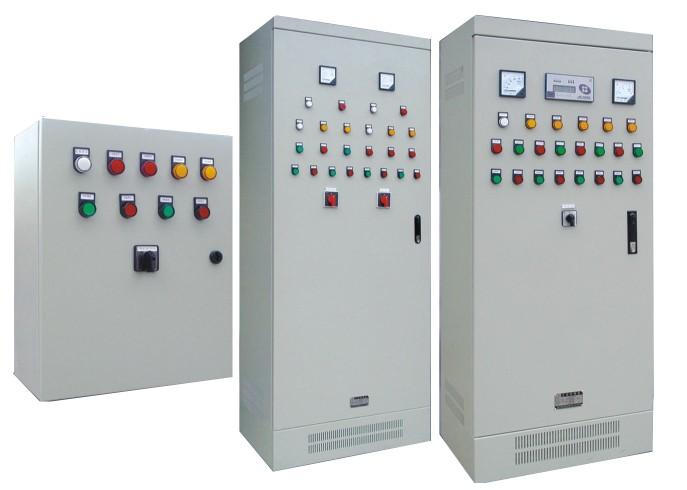

水泵變頻控制柜介紹
水泵變頻控制柜系統通過測到的管道壓力，經變頻器系統內置的PID調節器運算，調節輸出頻率，然后實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC的進行變頻泵切換。為防止水錘現象的產生，泵的開關將聯動其出口閥門。
水泵變頻控制柜工作原理:
各類直接從市政管網進水的水池（箱）。如：各類建筑的地面蓄水池的進水，地面鍋爐的冷水補水，地面空調系統冷卻水循環水池的補水，地面熱水循環水池的補水，消防和噴淋專用地面蓄水池的進水.智能變頻恒壓供水節能控制柜,變頻供水節能控制柜假設整個系統由四臺水泵，一臺變頻器，一臺PLC的和的PID和一個壓力變送器及若干輔助部件構成。各部分功能如下：安裝于供水管道上的壓力變送器將管網壓力轉換成1-5伏的電信號;變頻調速器用于調節水泵轉速以調節流量;PLC的用于邏輯切換。
此外，上述系統還配備了外圍輔助電路，以保障自動控制系統出現故障時可通過人工調節方式維持系統運行，保證連續生產。
水泵變頻控制柜選型說明
水泵變頻控制柜主要由變頻控制箱，壓力傳感器，水泵等組成。變頻控制柜由斷路器，變頻器，接觸器，中間繼電器，PLC的等組成。
水泵變頻控制柜系統選用原則
水泵揚程應大于實際供水高度。
水泵流量總和應大于實際最大供水量。
水泵變頻控制柜選型：用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。
水泵變頻控制柜結論
一個質量較高的變頻控制箱，從設計，工藝，制作制造，運輸，包裝，是實際要求較高的產品，要求各個環節質量保障，才能作出較高質量和水平的控制柜。
